Даже относительно благополучные в плане затоплений или застоя воды местности могут пострадать при затяжных дождях или таянии снегов, когда почва вокруг дома и хозпостроек перенасыщена влагой, которая никуда не отводится. Принудительный поверхностный дренаж участка — надежная превентивная мера для защиты построек и сада.
Поверхностное водоотведение на участке — варианты решений
Грамотно проведенный водоотвод не портит внешний вид усадьбы. В зависимости от бюджета, рельефа, условий и почвенного состава участка, дренаж поверхностных вод может быть открытым или закрытым.
- На ровном участке
Проблема: после дождя почва пропитывается влагой, которая остается в ней надолго. Из-за отсутствия уклона, водоемов или сильных растений, способных ее «выкачать», мокнут и разрушаются бетонные фундаменты, запревают, покрываясь грибком, углы подвалов, гибнут растения.
Застой воды на участке: последствия(фото №1)
Решение: создание вокруг дома ливневой канализации, оборудование линейного дренажа по краям территории. Если грунтовые воды располагаются близко к поверхности (1,5-0,7 м) — необходимо также уложить систему дренов на глубине 20-30 см ниже их самого близкого уровня.
- На участке со склоном
Проблема: расположение, которое способствует стоку осадков при небольших дождях, во время ливней превращается в недостаток: поток разрушает легкий грунт и влечет по склону, заливая погреб или подмывая фундамент. Размывая глинистую почву, ливни могут послужить причиной трещин стен из-за проседания подушки фундамента.
Решение: организация частого поверхностного водоотвода поперек уклона, с выведением стока в резервуар или ручей за пределами территории.
- В низине или зоне периодического подтопления
Проблема: при сильном дожде или разливе водоема участок, не имеющий стока, превращается в болото на несколько недель. Сыреет подвал, дом, гибнут растения.
Решение: Устройство точечных и линейных поверхностных дренов по периметру дома и внешнего края территории. Рекомендуется одновременно проложить глубинный дренаж по периферии участка.
Насколько часто нужно прокладывать канавки дренажа для отвода поверхностных вод? Количество и расстояние между ветками диктуется водной нагрузкой: если приходится регулярно утилизировать большой объем стоков — расстояние между дренами или канавками сокращают. На разных грунтах дистанция варьируется от 5 до 1,5 м.
Системы поверхностного дренажа
Простейший пример — дренажная канава. Открытая траншея глубиной от 40 до 70 см, шириной от 30 до 50 см, стенки которой укреплены водопроницаемым материалом.
Канава между домом и забором(фото №2)
Плюсы:
- дешево, несложно;
- делается быстрее, чем нормальная система поверхностного водоотведения;
- можно непосредственно следить за уровнем воды.
Минусы:
- препятствует свободному проходу или проезду (требуется мостик и укрепление);
- требует декора, чтобы не портить вид участка;
- требует регулярной проверки, подновления и очистки дна, ремонта крепи;
- постоянная влажность вокруг (растения могут болеть);
- обилие комаров.
Засыпной дренаж — та же открытая траншея, заполненная до краев щебнем. Метод, применяемый с древности, облагородили современные ландшафтные дизайнеры: использовав для отделки траншеи сетчатые маты, наполненные гравием, галькой или щебнем.
Открытый дренаж с засыпкой(фото №3)
В отличие от простой канавы, может использоваться как дорожка, но менее долговечна. Промежуток между камнями постепенно заиливается, заполняется песком, грязью, и эффективность водоотвода падает. Через несколько лет канаву приходится переделывать или переносить.
Схема поверхностного водоотвода с ливневкой(фото №4)
Закрытая система водоотведения поверхностных вод — комплекс труб (дрен) и водоотводных каналов (лотков) с открытым, но защищенным решеткой верхом. Располагается горизонтально, на малой глубине, под уклоном 3-4 градуса. Стоки сводятся в один стационарный приемник или выводятся в естественный водоем (ручей, пруд).
Плюсы:
- надежна и долговечна;
- самое эффективное решение проблемы «мокрого места»;
- гигиеничная утилизация по санитарным нормам;
- не портит вид усадьбы;
- легко монтируется (если это заводская конструкция);
- можно ходить и проезжать;
- удобное обслуживание (при правильном проектировании и укладке).
Минусы:
система недешевая, требует квалифицированного проектирования и обустройства с точным соблюдением рекомендаций производителя. Исправить ошибки, допущенные при укладке, можно будет только с частичным или полным извлечением комплекса.
Устройство поверхностного дренажа
Современная закрытая поверхностная ливневая система водоотведения делится на две «линии». Первая — точечная: воду, стекающую с крыши в водосток или скапливающуюся в луже, направляют в дождеприемники-колодцы.
Дождеприемник — вид сверху(фото №5)
Они могут быть засыпными — дренажными колодцами, наполненными щебнем, в который вода просачивается глубоко, не растекаясь по лужайкам. Или быть частью системы общего отвода, оборудованной пескоуловителем.
Дренажный колодец — схема работы(фото №6)
Вторая — линейная система — это отдельные либо замкнутые в кольцо желоба по периметру фундамента или двора, в решетки которых влага стекает с большой площади (поверхности дорожек и газонов). Сток с точечных и линейных отводов можно оборудовать отдельно (если дождевая вода с крыши нужна для полива растений) или свести все в общий резервуар-водоприемник.
Основные узлы закрытого водоотвода(фото №7)
В некоторых случаях комплекс наземных канавок дополняют сетью малозаглубленных труб глубинного дренажа.
Какова глубина поверхностного дренажа? Для легкого песчаного или суглинистого грунта — около 35 см. Если почва глинистая — 45 см. Ширина траншей равна глубине. В районах с суровыми морозами, чтобы система не перемерзла, нужно учитывать глубину промерзания почвы. Канавка должна быть глубже этого уровня на диаметр водоотвода + 5 см (песчаной подушки).
Как сделать поверхностный дренаж?
Независимо от типа, поверхностный дренаж участка своими руками — это большой объем земляных работ. Процесс трудоемкий, особенно для новичка. Обустройство рекомендуется проводить в теплое время года, лучше — летом.
Порядок работ:
- Проведение гидрологического исследования или, если такой возможности нет — физический замер уровня грунтовых вод (копка вертикальной шахты до глубины залегания).
- Создание плана-схемы с точными размерами и расчетом количества лотков, труб, колодцев, соединительной доборки, перегородок, крепежа, материалов для засыпки и заливки траншей. Закупка.
- Копка приемных колодцев и от них — траншей для приемных и питающих труб (лотков), с обязательным уклоном.
- Прокладка магистралей, с установкой пескоприемников и ревизионных колодцев. Проверка слива.
- Изоляция (засыпка) и финальная отделка трассы водовода.
Из каких материалов изготавливают элементы водоотвода
Лотки и трубы бывают различного диаметра, от которого зависит их пропускная способность. Материал, из которого изготовлены элементы, определяет их долговечность и поведение при температурных изменениях.
Линейный дренаж(фото №8)
Лотки линейного дренажа бывают:
- чугунные;
- из оцинкованной стали;
- пластиковые;
- полимеркомпозитные;
- железобетонные;
- бетонные.
В условиях повышенной влажности и эксплуатации в широком температурном диапазоне (особенно — на широте Москвы или Петербурга) оптимальный вариант — пластиковые или полимеркомпозитные компоненты. Они не подвержены коррозии, не разрушаются от холода, имеют низкий коэффициент линейного расширения при перепаде температур.
Полимеркомпозитные лотки(фото №9)
Решетки для лотков выполняют из чугуна, оцинкованной стали или пластика. Стальные изделия выдерживают нагрузку до 1,5 тонн, чугунные — до 25 тонн. Пластиковые решетки несколько менее прочные, но вес легкового автомобиля они уверенно выдерживают.
Для дренирования по схеме глубинного водоотведения применяют перфорированную пластиковую трубу d 70-200 мм в изоляции из плотного геотекстиля (150-300 г/куб. м), отфильтровывающего воду от примесей. Ее закапывают в траншею, дно и стенки которой устилают текстилем той же плотности, создавая между поверхностью трубы и прокладкой заполненный щебнем слой.
Питающая (перфорированная) труба — схема в разрезе(фото №10)
Отводная труба для поверхностного дренажа — применяется цельная, пластиковая, диаметром соответствующая переходнику в крышке лотка, дождеприемника, или резервуара сбора.
В качестве дрен иногда применяют ПВХ канализационные трубы диаметром 150 мм, проделывая в них самодельные отверстия. Это не лучшее решение, поскольку готовые пластиковые элементы не намного дороже, но гораздо прочнее, долговечнее, превосходят DIY по удобству и эффективности — в разы.
Разберем, как правильно сделать поверхностный дренаж вокруг дома своими руками, на примере системы от «Альта-Профиль», популярной на российском рынке.
Для организации придомового кольца водоотведения понадобятся:
- Лотки водоотводных каналов с пластиковыми или оцинкованными крышками-решетками. Количество — по длине периметра построек и (или) длине дорожек.
- К лоткам — торцевые заглушки.
- Дождеприемники по числу водостоков плюс один или несколько — на точки ключевого скопления осадков.
- К каждому дождеприемнику — доборка: корзина внутренняя, перегородки, надстройка, крышка-решетка.
- Пескоуловители и корзины к ним — по количеству основных веток лотков и дождеприемников.
- Резервуар-водоотвод, в который будут сходиться все стоки.
- Магистральная труба, ревизионные и соединительные колодцы (в случае прокладки глубинного отвода).
- Материалы для заливки лотков в траншеях (бетон) и отсыпка (песок, щебень) — для заполнения.

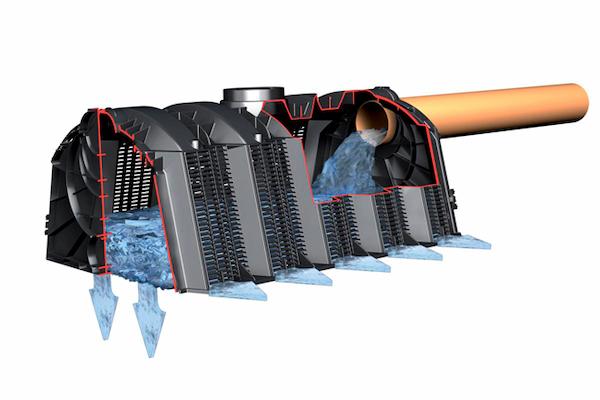

Схема работы подземного резервуара-водоотвода(фото №11)
Нужно ли на дачном участке оборудовать полноценную глубинную схему отвода или достаточно провести только поверхностный дренаж? Ответ зависит от глубины залегания грунтовых вод. Если максимальный их уровень не ближе 2 м к поверхности, а территория находится на склоне или возвышенности — можно ограничиться ливневой защитой.
Поверхностный дренаж — правильная схема
При проектировании поверхностного дренажа участка схема должна опираться на реальную карту местности: сток всей собранной влаги должен находиться в самой нижней точке двора (сада, огорода), а геометрия линий водоотвода — учитывать положение построек, расположение деревьев, забора, ворот, дорожек и всех стационарных объектов. Отдельно нужно следить, чтобы при рытье траншей не нарушить коммуникации (вода, канализация, подвод газа).
Простейшая схема кольцевого отвода вокруг дома включает замкнутый периметр водоприемных лотков, сходящийся в одной точке (колодец).

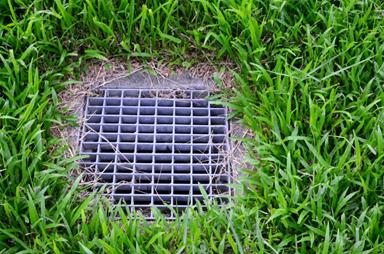

Отдельные дождеприемники можно размещать в местах образования луж на газоне(фото №12)
Для осушения незастроенной территории чаще всего применяют схему «елочка»: с одной магистральной трубой (ливневкой), проходящей прямо, от высшей — к низшей точке (с водоприемником), и сходящимися к ней под углом 45-90 градусов рукавами. На больших территориях целесообразно применять несколько подобных схем, а на застроенных участках — комбинировать кольцевую придомовую ливневку и сбор воды по площади.

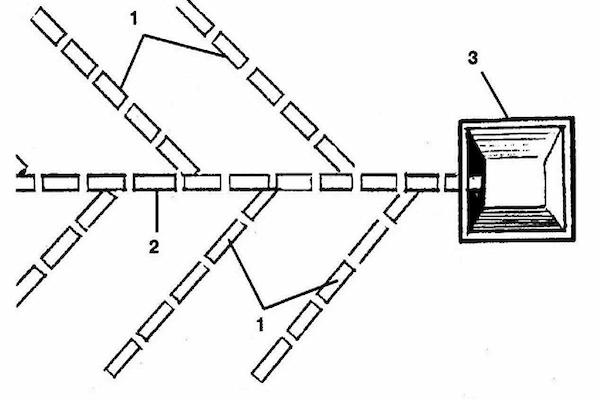

Популярная схема осушения «Елочка»: 1 — магистральная труба, 2 — ветки, 3 — резервуар для стока.(фото №13)
Поверхностный дренаж глинистого участка
Исключительно поверхностный дренаж участка на глинистых почвах не даст значительного результата, поскольку тяжелая супесь, суглинок или серозем охотно накапливают влагу и с трудом ее отдают. Здесь нужен комплексный подход: создание вокруг строений (возле входа, по краям тропинок и перед въездом на территорию) линейной ливневки с одновременной прокладкой вдоль границ глубинной магистрали с ветками, питающимися от середины площади. Если «зарыться» на конкретном месте нет возможности, допускается дренирование глубинным способом на глубине 50-70 см, в комплексе с пристенным дренажом и отсыпкой (поднятием) отдельных зон.
Ошибки при организации водоотведения поверхностного стока
Самый распространенный «фейл» — несоблюдение нужного угла уклона системы. Кроме недостаточной скорости эвакуации потока в резервуар, малый уклон провоцирует отложение на поворотах магистрали песка и ила. Грубейшая ошибка — укладка труб (желобов) без уклона. В этом случае система практически неработоспособна.
Игнорирование рекомендации обустраивать колодец для обслуживания на каждом повороте магистрали, помноженное на отсутствие регулярной ревизии и промывки два раза в сезон — приводит к ускоренному, не устранимому без разбора засорению системы.
Поспешное, без учета разреза и рельефа, устройство поверхностного дренажа на участке с повышенным уровнем грунтовых вод. В момент максимального поднятия система не справится с объемом. Даже если владелец решил осушить участок своими руками — без предварительного гидрологического анализа этого делать не рекомендуется.
Организация дренажа и поверхностного линейного водоотвода за пределы участка с нарушением санитарных норм — в открытый общий водоем, на дорогу или соседний участок.
Избежать ошибок при проектировании, подборе материалов и монтаже системы, а также уменьшить трудозатраты на земляные работы поможет обращение к профессионалам.
